| Miejsce pochodzenia: | Dongguan Chiny |
|---|---|
| Nazwa handlowa: | LionRock |
| Numer modelu: | TEP 400H1/48 |
| Minimalne zamówienie: | Negocjować |
| Cena: | negotiate |
| Szczegóły pakowania: | opakowanie eksportowe |
| Czas dostawy: | Negocjować |
| Zasady płatności: | TT |
| Wymiar: | 483mm x 400mm x 356mm | Waga: | 40 kg |
|---|---|---|---|
| Tryb instalacji: | W szafie 19-calowej | Wejście AC: | <i>200-277/346-480Vac, three-phase, 50/60Hz, Max.</i> <b>200-277/346-480Vac, trójfazowy, 50/60Hz, Ma |
| Wejście DC1: | -40Vdc do -60Vdc, maks. 200A | Wejście słoneczne: | 100Vdc do -430Vdc, maks. 15Ax2 |
Zasilanie 12 V Smps Gniazdo zasilania prądu stałego 40 kg 35 A 60 Hz
Wstęp

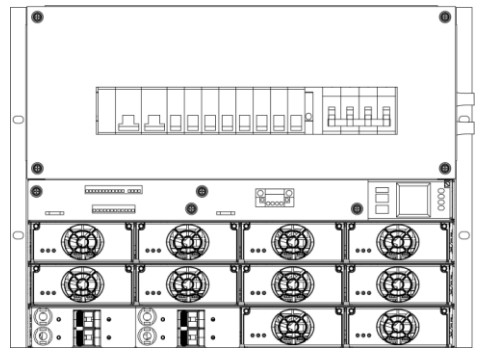

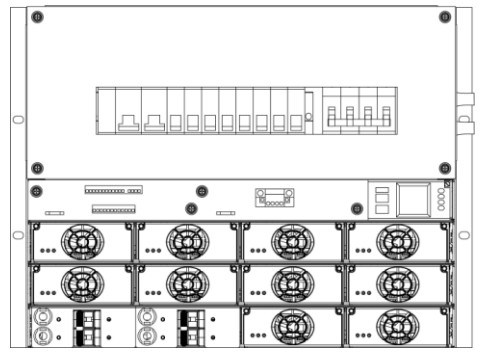

TEP400H1/48 to jednostka dystrybucji prądu stałego, która może być używana w scenariuszach hybrydowych energii słonecznej/diesla/sieci.Zawiera do 8 sztuk modułów HFSM, 4 sztuki modułów słonecznych, sterownik tablicy rozdzielczej prądu stałego SC501 itp. Funkcja zbiera wiele mocy wejściowej z energii słonecznej, oleju napędowego i sieci i konwertuje ją na wyjście prądu stałego dla obciążeń.
Cechy
- Technika PFC zapewnia systemowi wysoką sprawność, energooszczędność i współczynnik mocy do 0,99
- Obsługuje hot-swap dla modułów HFSM, MPPT
-Można wymuszone włączenie zasilania, naciskając przełącznik baterii, gdy działa tylko bateria;
- Wykrywa sygnały BLVD i LLVD oraz wykrywa sygnały odłączenia akumulatora i pętli obciążenia;
- Zintegrowany SPD zapewniający niezawodną ochronę portów zasilania DC, monitorowania i komunikacji
- Wykrywa sygnały prądowe baterii, obciążenia i innych źródeł energii
- Monitorowanie i zarządzanie bateriami umożliwia dobrą konserwację baterii zapasowych
- Priorytet zarządzania: sieć > bateria > DG
Aplikacje
- Sieć światłowodowa
- Dostęp do sieci
- Sprzęt transmisyjny
- Komunikacja mobilna
- Stacja naziemna łączności satelitarnej
Scenariusze
- Hybrydowy układ napędowy/sieciowy
Ogólna specyfikacja
| System | Wymiary (szer. x gł. x wys.) | 483mm x 400mm x 356mm |
| Waga | 40 kg | |
| Tryb instalacji | W szafie 19-calowej | |
| Tryb okablowania | Od góry, prawo i lewo | |
| tryb konserwacji | Od frontu | |
| Wejście | Wejście AC | 200-277/346-480Vac, trójfazowy, 50/60Hz, Max.35A |
| Wejście DC1 | -40Vdc do -60Vdc, maks.200A | |
| Wejście słoneczne | 100Vdc do -430Vdc, maks.15Ax2 | |
| Wyjście | Napięcie | -42Vdc do -58Vdc (typowo: -48Vdc) |
| Pojemność | Prostownik Max.600A | |
| Maks. słoneczna100A (opcjonalnie: 200A) | ||
| Dystrybucja wyjściowa | Oddział baterii | Wyłącznik 2x200A |
| Oddział LLVD | 2x80A MCB, 2x63A MCB | |
| Oddział BLVD | 1x63A MCB, 4x32A MCB, 1x16A MCB | |
| Ochrona przed przepięciami | Wejście AC | Nie dotyczy |
| Wyjście prądu stałego | 20kA (8/20 µs) | |
| Środowisko | temperatura robocza | -40ºC do +65ºC (obciążenie wymaga obniżenia wartości znamionowych do 80% przy +45ºC do +65ºC, system można uruchomić przy -40ºC do -33ºC bez uszkodzeń) |
| Temperatura przechowywania | -40ºC do +70ºC | |
| Wilgotność względna podczas pracy | 5% do 95% (bez kondensacji) | |
| Wysokość | 0 do 2000 m (1ºC na 200 m obniżenie temperatury z 2000 do 4000 m) |
Uwaga: MPPT: śledzenie maksymalnego punktu mocy;HFSM: Moduł przełącznika wysokiej częstotliwości
