| Miejsce pochodzenia: | Dongguan Chiny |
|---|---|
| Nazwa handlowa: | LionRock |
| Numer modelu: | TEP 200H1/48 |
| Minimalne zamówienie: | negocjować |
| Cena: | negotiate |
| Szczegóły pakowania: | OPAKOWANIE EKSPORTOWE |
| Czas dostawy: | negocjować |
| Zasady płatności: | TT |
| Wymiar: | 483 mm x 400 mm x 312 mm | Waga: | 28 kg |
|---|---|---|---|
| Tryb instalacji: | W szafie 19-calowej | Wejście AC: | <i>200-277/346-480 Vac, three-phase, 50/60 Hz, Max.</i> <b>200-277/346-480 Vac, trójfazowe, 50/60 Hz |
| Wejście DC1: | <i>-40 Vdc to -60 Vdc, Max.</i> <b>-40 Vdc do -60 Vdc, maks.</b> <i>200 A</i> <b>200 A</b> | Wejście słoneczne: | <i>100 Vdc -430 Vdc, Max.</i> <b>100 V DC -430 V DC, maks.</b> <i>15Ax2</i> <b>15Ax2</b> |
| High Light: | Wbudowany zasilacz przełącznikowy 200A,wbudowany zasilacz impulsowy 28 kg,moduł zasilacza 312 mm smps |
||
Wbudowany zasilacz impulsowy o wysokiej wydajności
Wstęp

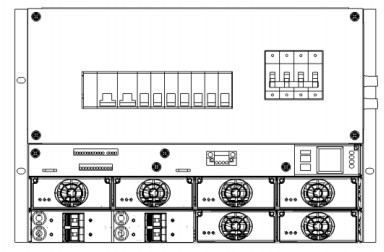

TEP 200H1/48 to jednostka dystrybucji prądu stałego, która może być używana w scenariuszach hybrydowych energii słonecznej/diesla/sieci.Zawiera do 4 sztuk modułów HFSM, 2 sztuki modułów fotowoltaicznych, sterownik tablicy rozdzielczej zasilania DC SC501 itp. Funkcja zbiera wiele mocy wejściowej z energii słonecznej, oleju napędowego i sieci i konwertuje ją na wyjście prądu stałego dla obciążeń.
Cechy
- Technika PFC zapewnia systemowi wysoką sprawność, energooszczędność i współczynnik mocy do 0,99
- Obsługuje hot-swap dla modułów HFSM, MPPT
-Można wymuszone włączenie zasilania, naciskając przełącznik baterii, gdy działa tylko bateria;
- Wykrywa sygnały BLVD i LLVD oraz wykrywa sygnały odłączenia akumulatora i pętli obciążenia;
- Zintegrowany SPD zapewniający niezawodną ochronę portów zasilania DC, monitorowania i komunikacji
- Wykrywa sygnały prądowe baterii, obciążeń i innych źródeł energii
- Monitorowanie i zarządzanie bateriami umożliwia dobrą konserwację baterii zapasowych
- Priorytet zarządzania: energia słoneczna ＞ sieć ＞ bateria ＞ DG
Scenariusze
- System hybrydowy Solar / Diesel / Grid
Ogólna specyfikacja
| System | Wymiary (szer. x gł. x wys.) | 483 mm x 400 mm x 312 mm |
| Waga | 28 kg | |
| Tryb instalacji | W szafie 19-calowej | |
| Tryb okablowania | Od góry, prawo i lewo | |
| tryb konserwacji | Od frontu | |
| Wejście | Wejście AC | 200-277/346-480 Vac, trójfazowe, 50/60 Hz, Max.20 lat |
| Wejście DC1 | -40 Vdc do -60 Vdc, maks.200 A | |
| Wejście słoneczne | 100 V DC -430 V DC, maks.15Ax2 | |
| Wyjście | Napięcie | -42 V DC do -58 V DC (typowo: -48 V DC) |
| Pojemność | Prostownik Max.200 A | |
| Maks. słoneczna100A | ||
| Dystrybucja wyjściowa | Oddział baterii | Młot 2x200 A |
| Oddział LLVD | Wyłącznik nadprądowy 2x80 A, wyłącznik nadprądowy 2x63 A | |
| Oddział BLVD | Wyłącznik nadprądowy 1x63 A, wyłącznik nadprądowy 4x32 A, wyłącznik nadprądowy 1x16 A | |
| Ochrona przed przepięciami | Wejście AC | Nie dotyczy |
| Wyjście prądu stałego | 20kA (8/20 µs) | |
| Środowisko | temperatura robocza | -40 ºC do +65 ºC (obciążenie wymaga obniżenia wartości znamionowych do 80% przy +45 ºC do +65 ºC, system można uruchomić przy -40 ºC do -33 ºC bez uszkodzeń) |
| Temperatura przechowywania | -40 ºC do +70 ºC | |
| Wilgotność względna podczas pracy | 5% do 95% (bez kondensacji) | |
| Wysokość | 0 do 2000 m (1 ºC na 200 m obniżenie temperatury z 2000 do 4000 m) |
Uwaga: MPPT: śledzenie maksymalnego punktu mocy;HFSM: Moduł przełącznika wysokiej częstotliwości
